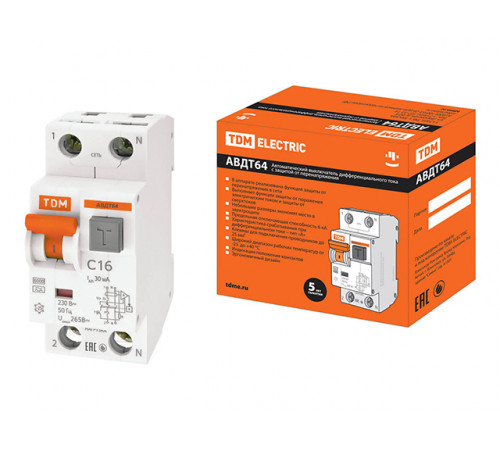

Выключатель дифференциальный автоматич. АВДТ-64/2Р C16 30мА тип А TDM

ТЕХ. ХАРАКТЕРИСТИКИ Наименование параметра Значение Соответствуют стандартам ГОСТ Р 51327.1--99 Амплитуда отключаемого напряжения (длительностью свыше 0,1с), В 265 Номинальное напряжение частотой50 Гц, В 230/400 Характеристики срабатывания электромагнитного расцепителя B; C Номинальный ток, А 10; 16; 20; 25; 32; 40; 50; 63 Количество полюсов 1+N, 3+N Номинальный отключающий дифференциальный ток, мА 10; 30; 100; 300 Рабочая характеристика при наличии дифференциального тока A Время отключения при номинальном дифференциальном токе, мс ?40 Электрическая износостойкость, циклов В-О, неменее 6 000 Механическая износостойкость, циклов В-О, не менее 20 000 Условия эксплуатации УХЛ4 Степень защиты выключателя IP 20 Наличие драгоценных металлов, г/полюс 1,1 Максимальное сечение присоединяемых проводов, мм2 25 Масса, кг 0,19 Потребляемая мощность, Вт не более 0,5 Диапазон рабочих температур, °С -25 ? +40 ОПИСАНИЕ АВДТ64 - новое поколение аппаратов защитного отключения, имеющий дополнительную защиту от перенапряжения, что особенно актуально для однофазных сетей. Маркировка Номинальный ток - значение тока в амперах (А), который дифференциальный автомат способен пропускать бесконечно долго без отключения цепи. Номинальное напряжение - напряжение переменного тока (знак ~), при котором дифференциальный автомат работает в нормальных условиях. Кривая отключения - отражает порог срабатывания при защите от короткого замыкания. Кривая B- автомат срабатывает при появлении вцепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используется в бытовых сетях с замоноличенной алюминиевой проводкой. Кривая С- ток вцепи в 5-10 раз больше номинального (т.е. автомат на16А отключит цепь при токе 80-160А). Используют в современномжилом строительстве и в офисных сетях. Номинальная отключающая способность - максимальный ток короткого замыкания, который данный дифференциальный автомат способен отключить и остаться в работоспособном состоянии. Дифференциальный ток - ток в миллиамперах (мА), протекающий по телу человека, прикоснувшегося к токоведущей части и стоящего на токопроводящем полу. Для защиты от поражения используютаппараты с уставками 10, 30 и 100мА. Аппараты с уставкой 300 мА используют для защиты от пожаров или как двухступенчатую селективную защиту. Класс А - дифференциальные автоматы класса А защищают какот синусоидальных, так и пульсирующих дифференциальных токов. Они возникают в цепи, где есть электронная техника - компьютеры, телевизоры, DVDплееры - т.к. эти приборы обладают импульсными источниками питания. Устройство способно работать при температуре ?25°С. Назначение Проведение тока в нормальном режиме. Отключение тока при коротких замыканиях или перегрузке. Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю. Применение Групповые линии, питающие розетки наружной установки. Розеточные группы ванных и душевых помещений. Цепи освещения подвалов и гаражей. Материалы Корпус и детали выполнены из пластика, не поддерживающего горение. Маркировка выполнена в соответствии с требованиями ГОСТ и неподвержена стиранию в пределах срока эксплуатации. Контактные группы снабжены серебряными наплавками для увеличения срока службы контактов. В фазном полюсе предусмотрена многослойная перфорированная обмедненная пластина на выходе дугогасительной камеры для снижения температуры продуктов горения дуги при коротких замыканиях и ограничения выброса продуктов горения дуги в пространство щитка. Конструкция Аппарат АВДТ64 представляет собой компактный дифференциальный автомат и сочетает в себе функции автоматического выключателя и выключателя дифференциального тока с блоком защиты от перенапряжения. Аппарат занимает два стандартных модуля в щитке (36мм). Аппарат имеет дополнительную защиту от перенапряжения, что особенно актуально для бытовых однофазных сетей. Эта функция позволяет уберечь дорогостоящую технику от повышенного напряжения. Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта. На лицевой панели выключателя реализован механический индикатор положения контактов (включено/отключено). Аппарат имеет повышенную помехозащищенность. В левом модуле расположен полноценный автоматический выключатель с высокой предельной отключающей способностью (6000А) и увеличенной дугогасящей камерой, в правом - контактная группа нулевого полюса и блок дифференциальной защиты. Преимущества Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертку и обеспечить необходимое усилие при затяжении. Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать аппарат даже начинающему монтажнику. Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений. Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
